Immaginiamo due datacenter con un cluster di FortiGate FGCP collegati a due ISP su reti diverse.

Essendo un cluster FGCP la configurazione è sincronizzata tra le unità e durante il failover il FortiGate secondario non sarà mai raggiungibile a causa della configurazione sulla rete sbagliata.
Normalmente questa configurazione è richiesta principalmente in ambienti cloud dove però è possibile configurare le eccezioni per evitare la sincronizzazione delle diverse interface e rotte statiche disponibili nelle VM:
Technical Tip: VDOM Exception

Tuttavia questa configurazione non è disponibile nei modelli hardware in quanto il clustering protocol non è mai stato pensato per essere usato in ambienti assimetrici dove il FortiGate non condivide il broadcast domain tra i due device.

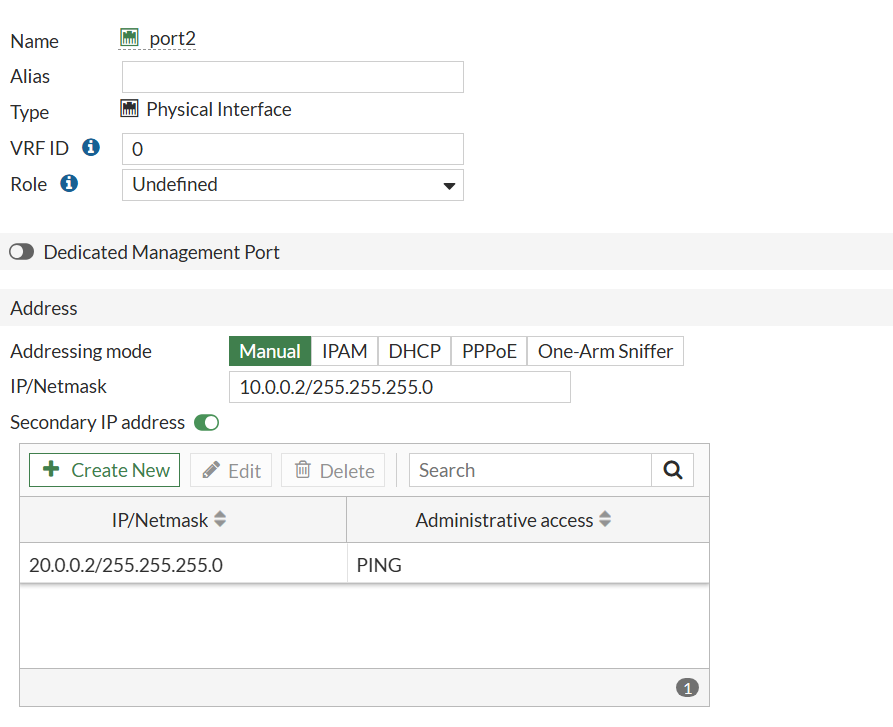

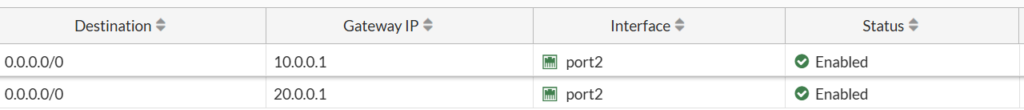

Un potenziale workaround è assegnare un ip secondario sull’interfaccia e usare ip di entrambe le network, dunque creare due rotte default per ogni gateway.

Normalmente con questa configurazione si ottiene la seguente condizione:

Essendo rotte statiche entrambe verrano installate in kernel ma solo quella con il gateway minore sarà utilizzata.

Dunque è necessario disabilitare uno delle due rotte nel momento dello swap per funzionare, esempio di un link-monitor configurato:

config system link-monitor
    edit "down10000"
        set srcintf "port2"
        set server "10.0.0.1"
        set gateway-ip 10.0.0.1
        set route "0.0.0.0/0"
    next
    edit "down20000"
        set srcintf "port2"
        set server "20.0.0.1"
        set gateway-ip 20.0.0.1
        set route "0.0.0.0/0"
    next
end

Due opzioni fondamentali sono:

set gateway-ip
set route

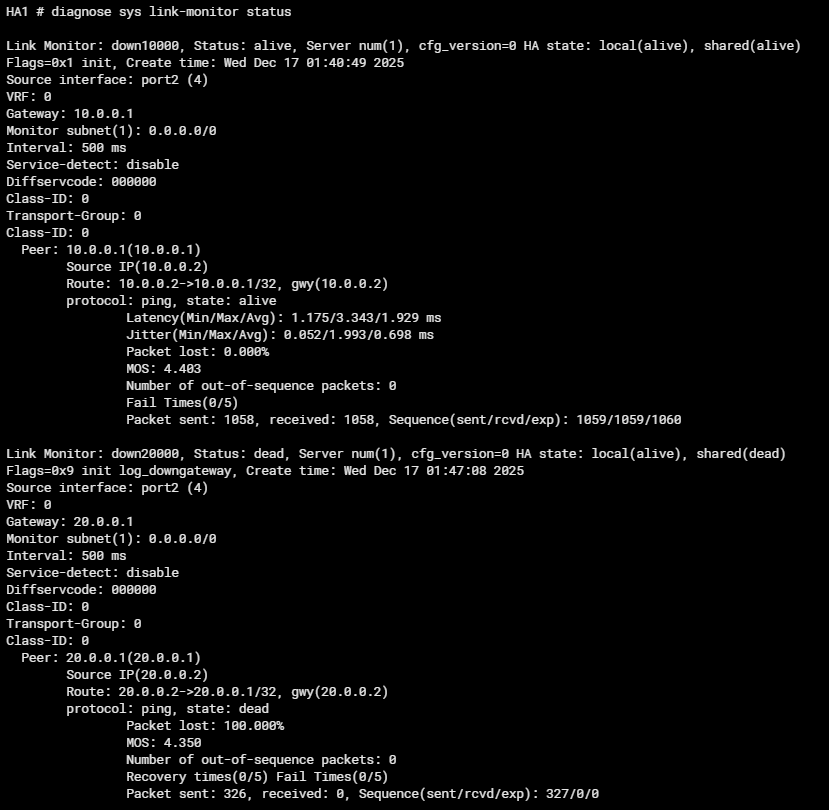

Questa configurazione effettua un ping continuo verso il server e nel caso viene rilevato down la rotta “0.0.0.0/0” con gateway “20.0.0.1” viene disabilitata:

In kernel non è più presente la rotta per con gateway 20.0.0.1:

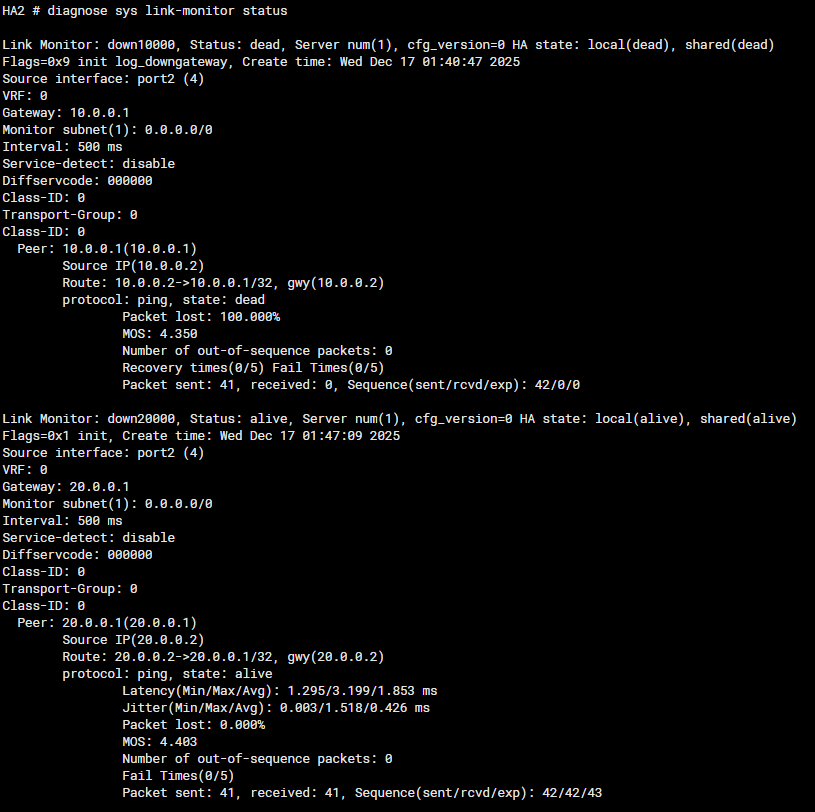

Subito dopo il failover senza modificare la configurazione il link-monitor è cambiato rilevando il peer 10.0.0.1 morto e disabilitando la rotta:

Traceroute:

Il link-monitor è una feature molto potente che permette anche di spegnere le porte fisiche, di default ha molte opzioni invasive abilitate e potrebbe creare disservizi durante una prima configurazione non testata.

Da notare che il link-monitor ha effetto su rotte statiche e PBR ma non ha effetto su SD-WAN policy o interfacce membri di una zona.
